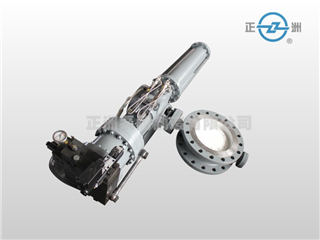

YKTD7t43H 0.3秒快速關(開)伺服調節閥

公稱通徑：DN150~DN2800
公稱壓力：PN2.5~PN40
適用介質：水、蒸汽、氣體、油品等
介質溫度：≤425℃
開閥時間：10~90秒(可調)
正常關閥：10~90秒(可調)
快速關閥：0.3~0.8秒
全開狀態最小流阻系數：0.1
動力電源：AC380V
可選控制電源：AC220V、DC220V、DC110V、DC24V
可控制動作：開閥、關閥、停止、15度游動、快關、調節
遠程故障聯鎖快關
遠程信號類型：無源的開關量信號、4~20mA模擬量信號

        我公司生產的液控快速啟閉調節閥是具有自主知識產權的高科技機電液一體化產品。具有體積小、外形美觀。安全可靠。運行壽命長、性能優良、安裝使用維護方便等優點。

        本系列產品傳動部分均為恒力臂的緊湊型齒輪條傳動機構，并提供成套的電液控制及油源裝置，也可以利用現場油源直接進行控制，斌能按工況要求另外接入OPC/AST及其他保安油源實現多點控制。閥門位置反饋采用LVDT耐高溫直行程傳感器，調節控制采用高精度的進口比例閥或伺服閥，定位精度達0.5%。執行器油缸尾部設有緩沖裝置，房子快速動作是的缸擊及震動，有效保護閥門及設備安全運行。

        產品根據工作環境的要求導致配套元件的不同，分為常規快速啟閉閥和防爆型快速啟閉閥；根據緊急快速啟閉是儲能元件的不同又分為蓄能器式和彈簧式兩種不同的形式。

蓄能器式以氣囊是蓄能器為緊急關閥動力源；正常工況下，壓力油源通過伺服比例閥實施閥門的調節定位控制，并在蓄能器中儲備油足夠的壓力油。彈簧式一壓縮彈簧為緊急關閥動力源；正常工況下，壓力油源通過伺服比例閥實施閥門的調節定位控制，并壓縮彈簧一儲備能量。當系統出現危機工況時，電磁閥動作或控制油源失壓，蓄能器中儲備的壓力油源或壓縮彈簧快速釋放，控制主閥都在0.2-0.8秒內實施緊急啟閉，實現管路的可靠截止或導通，保護管道主機設備的安全。

常規快速啟閉調節閥主要安裝于汽輪機抽氣管、連通管及其他高安全等級管路。防爆快速啟閉閥主要用于化工、冶金、能源管路、生物發電已經高爐煤氣余壓發電裝置（TRT）進氣管路等危險管道的流量調節他緊急快關截止，或者在煤礦行業，防瓦斯等危險氣體防爆的高按廠所對設備快速關閉或打開。

防爆系列產品符合GB3836.1-2000《爆炸性氣體環境用電器設備第1部分：通用要求》、GB3836.2-2000《 爆炸性氣體環境用電器設備第2部分：隔爆閥“d”、以及IEC79-7，BS4683、EN50018的規定。防爆標志為Ex dIIAT4、ExdIIBT4、ExdIICT4適用于有爆炸性氣體混合物存在的場所；在供貨是未說明防爆等級均為ExdIIBT4。
