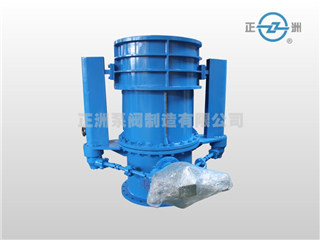

平行式錐形閥

1.產品簡介

     固定錐形閥通常作為水輪發電機組旁通的自由排放閥，或是連續排放流量控制，由于采用了倒置錐芯而得名，簡稱

錐形閥，又因其具有優異的效能效果，故又稱消能閥。錐形閥結構簡單，流道通暢光滑，流阻系數低，放空性能好，通

過先進的防氣蝕設計成功的解決了氣蝕以及振動，產品使用壽命長。

    錐形閥設在高壓泄水管道的出口，具有圓筒形固定的閥殼，用4～6條平行水流方向的肋片把錐頭成90°的錐體固定在閥殼上， 用一活動鋼閥套套在錐體外面(或里面)， 閥套與錐體之間的環形空間用來泄流。用螺桿傳動將閥套沿流向前后移動， 即可調節流量。

2.錐形閥的設計特點

• 閥體內部流通順暢，流量大而壓降損耗小，在整個工作過程中不會產生氣蝕和振動。
• 在小流量時仍有很好的流量控制效果。
• 全部開啟時流量系數達0.85以上。
• 錐形閥結構簡單， 操作方便。錐形閥泄流時，利用水與空氣的摩擦和入水后在水中的漩渦進行消能。
